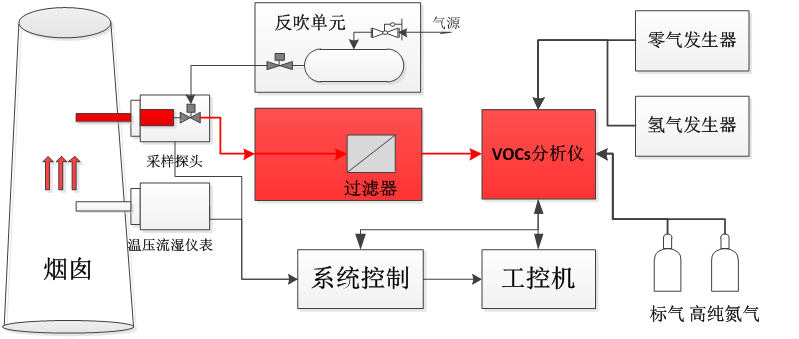

在線監測系統工藝流程

 DHSRI-800VOCs系統由氣態污染物監測子系統（非甲烷總烴、苯系物）、煙氣參數監測子系統(溫度、壓力、流速、濕度)、系統控制及數據采集處理子系統、校準與輔助子系統四個基本部分組成。具體介紹如下：

  DHSRI-800VOCs系統主要由采樣探頭、伴熱管線、預處理單元、色譜分析儀、氣體發生器、電控單元組成，測量時煙氣由機柜內的采樣泵抽取，樣氣全程高溫在120℃以上，經由采樣探頭、高溫伴熱管線、精密除塵過濾后通入色譜分析儀進行測量。為保證測量的長期準確性，系統集成有標氣和零氣，定期對系統進行零點和量程標定。

  煙氣參數監測子系統包括煙氣溫度、壓力流速、濕度的測量。煙氣溫度采用溫度傳感器測量；煙氣的壓力采用采用高精度壓力傳感器測量；煙氣流速采用高精度差壓變送器測量，通過測量煙氣流動中的全壓和靜壓，得到煙氣的流速；煙氣濕度采用傳感器法。

  數據采集與處理子系統由數采模塊、工控機和DHSRI-800VOCs系統監測軟件構成。采集現場平臺設備的4～20mA信號（煙氣溫度/壓力/流速/濕度等信號），通過數采模塊轉換為RS-485信號與機柜內的工控機進行通信。DHSRI-800VOCs系統監測軟件安裝于工控機內，用于監測和匯總所有的氣體濃度信息和工作狀態信息，同時生成報表、記錄歷史數據、與環保部門聯網等功能。

  系統配備一塊LED顯示屏，通過RS485信號與在線監測機柜通訊連接。可在遠處實時顯示污染物監測值。
